Области применения

Разнообразные области применения

Порошки (частицы мелкого и крупного помола)
— Качественный и количественный анализ цемента —

Анализ порошкообразных образцов — типичный пример использования рентгенофлуоресцентной спектрометрии. Образцы могут быть спрессованы или  просто насыпаны в соответствующие ячейки (кюветы). Ниже приведены результаты качественного и количественного анализа образца цемента в диапазоне от натрия Na до урана U — стандартного метода анализа порошков. Точные результаты были получены без использования стандартных образцов.  Измерения в вакууме позволили определить легкие элементы с высокой чувствительностью.

Жидкости, суспензии, эмульсии
— Тяжёлые элементы в отработанном масле —

Для измерений жидких проб просто поместите образец в кювету с окошком из тонкой пленки. Метод эффективен для качественного и количественного  определения добавленных компонентов и металлических продуктов износа в водных растворах, органических растворителях и нефтепродуктах. Как видно ниже,  система позволяет корректно определять тяжелые элементы в отработанных маслах на уровне ppm.

Оценка материала посторонней частицы
— Посторонняя частица, прилипшая к штампованной пластмассовой детали —

Спектрометр EDX позволяет проводить неразрушающий контроль элементного состава, что особенно полезно для анализа посторонних частиц, прилипших или смешанных с пищей, лекарствами или какой-либо готовой продукцией. Совместное использование камеры наблюдения за образцом и коллиматоров позволяет легко определять и идентифицировать частицы посторонних веществ. Применение коллиматора диаметром 1 мм снижает влияние материала матрицы, повышая точность количественного сопоставления полученных данных с библиотекой данных. Ниже приведены результаты анализа материала, идентифицированного как нержавеющая сталь SUS316.

Пища, биологические образцы, растения
— Минеральный состав водорослей, пробы малого объёма —

EDX используют для определения элементов в пищевых продуктах и биологических образцах. Спектрометры применяют для контроля добавок элементов в пищевые продукты, оценки роста с/х кульур, определения района произрастания. Новый метод ФП с учетом фона позволяет получать результаты анализа  малых проб, сходные с результатами анализа образцов в достаточных количествах. Метод особенно эффективен, когда в наличии есть только малые образцы, а также при устранении несоответствий из-за различий в пробоподготовке.

Опасные элементы в готовой продукции
— Восемь контролируемых элементов в игрушках —

Спектрометры EDX — идеальное средство для скрининга на содержание опасных элементов в таких объектах, как электрическая и электронная продукция, автомобили, игрушки.
В нижеприведенном примере с пластиковой игрушкой сравнительное исследование разных участков пробы показало, что окрашенная область содержит барий Ba, хром Cr и свинец Pb.

Покрытия, тонкие плёнки
— Измерение толщины и состава никелированного покрытия —

Программа анализа пленок методом ФП позволяет измерять толщину слоев многослойных объектов, а также одновременно определять толщину и  количественный элементный состав пленок и покрытий. Ниже приведены результаты анализа. Измеренная толщина покрытия составила 1,8 мкм. Кроме того,  было определено количественное содержание основных компонентов никеля Ni и фосфора Р, в качестве примеси был обнаружен свинец Pb.

Покрытия, тонкие плёнки
— Измерение толщины покрытия на образце неправильной формы —

Спектрометр EDX выполняет измерение толщины покрытия без какого-либо стандартного образца методом FP для тонких плёнок. Однако у данного метода есть проблема в большой ошибке количественного определения, так как метод ФП для тонких плёнок предполагает количественный расчёт толщины для плоских образцов с гладкой поверхностью. Новые возможности метода ФП с учётом фона позволяют с меньшей ошибкой выполнять измерения толщины у образцов неправильной формы, например, у фрагмента резьбы винта. Пример измерения покрытий оцинкованных винтов приведен ниже.

Измерение толщины покрытия на образце неправильной формы

Пробоподготовка

Твёрдые образцы

Предварительная подготовка металлических образцов

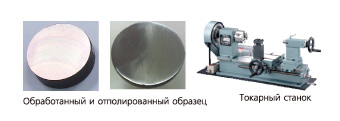

Для улучшения точности количественного анализа, устранения загрязнений и окисной пленки с поверхности,  обработайте и отполируйте поверхность образца металла с помощью токарного станка и полировальной машины.

Жидкие образцы

Порошки

Измельчённые образцы

Измельчайте образцы с крупными размерами частиц, а также образцы, характеризующиеся  неравномерностью частиц на поверхности проб.

Метод сплавления стеклянных дисков

Метод сплавления стеклянных дисков обеспечивает высокоточный анализ порошков оксидов,  как, например, горные породы. Образец переводят в стекло с использованием флюсов, например, Li2B4O7.
