Опции/Технические характеристики EDX-7000P/8000P/8100P

Дополнительные опции

Программное обеспечение EDXIR-Analysis для обнаружения загрязнений и инспекции материалов

Комплексное измерение образца а EDX и FTIR и последующий анализ данных с помощью ПО EDXIR-Analysis позволяет автоматически идентифицировать объекты с высокой точностью.



Аппаратно-программный пакет для анализа примесей в фармпрепаратах с помощью EDX-7000

Данный пакет может быть использован для контроля концентраций 12-ти из 24 элементов, приведенных в руководстве ICH Q3D для элементных примесей, включая элементы Cd, Pb, As и Hg класса опасности 1; V, Co и Ni класса опасности 2А; Ir, Pt, Ru, Rh и Pd класса опасности 2В.
(Опция для EDX-7000)

Держатель образца/контейнер для хранения для измерений с помощью EDXIR

Держатель для измерения образцов на EDX и FTIR
Держатель можно использовать как контейнер для хранения образца после измерения.




■ Блок измерений в вакууме

Блок для более чувствительных измерений легких элементов. Требует места для установки роторного насоса и контроллера сбоку или сзади стола со спектрометром.




■ Турель автосамплера

Турель на 12 образцов. Предназначена для непрерывных измерений образцов диаметром до 32 мм. Повышает производительность анализов, особенно в вакууме или в среде гелия.



■ Модуль продувки гелием

Данный модуль применяют для измерений с высокой чувствительностью легких элементов в жидкостях.
Не включает баллон и редуктор (опция для EDX-7000P/8100P).




■ Комплекты для скрининга

  • комплект для скрининга по директиве RoHS c рекалибровочным образцом на пять элементов
  • комплект для скрининга галогенов и по директиве RoHS с рекалибровочным образцом на 6 элементов
  • комплект для скрининга галогенов, сурьмы и по директиве RoHS с рекалибровочным образцом на 7 элементов



■ Плёнка майларовая

Плёнка для кювет (предпочтительна при определении тяжёлых элементов).




■ Плёнка полипропиленовая

Плёнка для кювет (предпочтительна при определении лёгких элементов).




■ Плёнка ультраленовая

Плёнка для кювет 4 мкм (для большинства образцов).




■ Кюветы для образцов

3571 Кювета общего назначения открытая (без крышки)

(Внешний диаметр: 31,6 мм; объем: 10 мл)
Полиэтиленовая кювета для жидких и порошкообразных образцов.

3529 Кювета общего назначения (с крышкой)

(Внешний диаметр: 32 мм, объем: 8 мл)
Для жидких образцов. Оснащена вспомогательным отверстием, необходимым в случае увеличения объёма жидкости.

3577 Кювета для микрообразцов

(Внешний диаметр: 31,6 мм; объем: 0,5 мл)
Для образцов в малых количествах. Рекомендуется для совместного использования с коллиматорами.

3561 Универсальная кювета

(Внешний диаметр: 31,6 мм; объем: 8 мл)
Для жидких образцов и тонких пленок. Оснащена вспомогательным отверстием, необходимым в случае увеличения объёма жидкости, а также кольцом для плотного прижима тонких пленок.

Технические характеристики:

Диапазон определяемых элементов 11Na - 92U (EDX 7000P),
6C – 92U (EDX-8000P/8100P)
Рентгеновский генератор трубка с Rh-анодом, воздушное охлаждение
напряжение 4–50 кВ,
ток 1–1000 мкА
Облучаемая площадь выбор из 4-х вариантов:
круг диаметром 1, 3, 5 или 10 мм; автоматическая смена коллиматоров
Первичные фильтры 5 типов (6 позиций, включая одну позицию без фильтра); автоматическая смена
Детектор кремниевый дрейфовый детектор (SDD),
жидкий азот не требуется (термоэлектрическое охлаждение)
Камера для образцов
  • Атмосфера анализа:
    воздух, вакуум (опция для EDX-7000P/8000P/8100P), гелий (опция для EDX-7000P/8100P)
  • Смена образца: 12-позиционный автосамплер (опция)
  • Наблюдение за образцом: CMOS камера
  • Максимальная масса образца 5 кг, в случае использования автосамплера 200 г, суммарная масса образцов в автосамплере максимум 2,4 кг
Размеры 460 х 590 х 360 мм (Ш х Д х В)
Вес около 45 кг

Программное обеспечение

Качественный элементный анализ измерения / анализ
Количественный элементный анализ
  • метод калибровочных кривых
  • матричная коррекция
  • метод фундаментальных параметров (ФП)
  • метод ФП — анализ плёнок
  • метод ФП с учётом фона
Поиск по базе данных интенсивность / содержание
Утилиты
  • функция автоматической калибровки
  • функция контроля блоков прибора
  • функция подготовки отчётов по результатам анализа

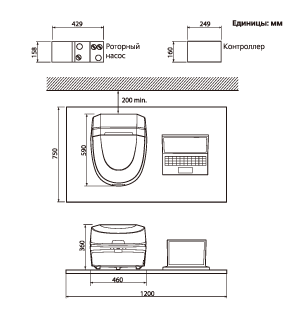

Пример установки:

Блок вакуумирования (опция) состоит из контроллера и роторного насоса
