Возможности ПО

Значительно упрощает выбор показателя преломления

Функция автоматического подбора показателя преломления

Выбор индекса рефракции является важной и сложной процедурой при использовании метода лазерной дифракции. Чаще всего при выборе показателя преломления используются справочные данные. Но в некоторых случаях использовать табличные значения невозможно из-за взаимного влияния частиц в смеси, а также из-за их формы. В таких случаях выбор показателя преломления представляет собой утомительный процесс проб и ошибок.

WingSALD II решил эту проблему, став первым в мире ПО, включающим в себя функцию, которая автоматически подбирает коэффициент преломления на основе метода LDR (воспроизводимости распределения интенсивности света).

Примечание: метод LDR автоматически вычисляет соответствующий индекс преломления, основываясь на непротиворечивости данных по распределению света, полученных путем прямого измерения и полученных путем пересчета данных распределения размера частиц. Этот метод был разработан Шимадзу и опубликован в двух статьях. Иногда, в академических кругах, его называют «Kinoshita Method» – по имени инженера Шимадзу.

«Assist function» снижает вероятность ошибки оператора и повышает точность измерений

Эта функция позволяет подготовить SOP метод (расшифровывается как «Стандартная операционная процедура») и быть уверенным в том, что все измерения всегда будут выполняться при одних и тех же условиях. Создание, сохранение и расширение процедур и условий измерения, включая предварительную обработку образца, дает уверенность в том, что все измерения будут осуществляться по единому стандарту, в одних и тех же условиях, даже если их будут проводить разные операторы на разных заводах. Применение этой функции также позволит сравнивать такие результаты.

Более того, при использовании «Assist function», порядок действий для оператора отображается на экране. Это позволит правильно выполнять измерения даже малоопытным пользователям. Для обеспечения безопасности в ПО предусмотрен разный уровень доступа для администратора и рядовых пользователей.


Примечание: SOP – расшифровывается как «Стандартная операционная процедура».

Данные по распределению размеров частиц и интенсивности света могут отображаться в реальном времени

Это означает, что изменение дисперсности образца можно видеть в реальном времени. Поскольку одновременно можно контролировать распределение интенсивности света (исходные данные) и данные по размерам частиц, то любые изменения состояния образца будут легко определены путем сравнения с его исходным состоянием.

Непрерывное измерение распределения размеров частиц с интервалом в 1 секунду

Изменения в распределении размеров частиц и их диаметров контролируются с интервалом порядка 1 с. Результаты измерений сохраняются. Более того, можно провести анализ результатов с использованием 3D графики. Благодаря этому можно наблюдать за процессами диспергирования, агрегирования или растворения частиц в образце.

Широкий выбор вариантов обработки данных как стандартная опция

В ПО включены следующие приложения:

・Оценка угла светорассеяния

Графическое отображение интенсивности светорассеяния для всех углов. Использование преимуществ и возможностей интегрированных фотодиодов детектора позволяет эффективнооценивать малоугловое светорассеяние. Область применения: оценка характеристик светорассеяния пленок и пластин.


・Функция эмуляции данных

Эта функция позволяет, используя текущие результаты измерений, имитировать (эмулировать) результаты, которые могли бы быть получены на других приборах и других принципах измерения. Это обеспечивает совместимость данных с предыдущими методами измерения.

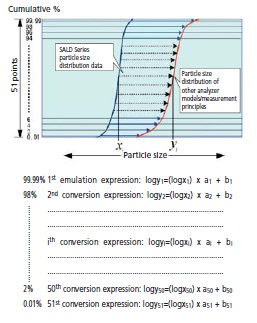

На кривой интегрального распределения можно получить до 51 точки (0,01%, 2%, 4% 96%, 98%, 99,98%) для того, чтобы соотнести данные, полученные на SALD-7500 с данными, полученными на другом приборе (даже при использовании другогометода анализа).

102 параметра (51 исходный и 51 преобразованный) могут быть сохранены в таблице данных, используемых для эмуляции.

Эта функция позволяет избежать некоторых проблем, когда проводят апгрейд старого оборудования.

Схожие образцы должны измеряться на двух инструментах в случае разработки таблицы параметров эмуляции.

・Функция моделирования смеси данных

Применяется при моделировании распределения размеров частиц, используя любые соотношения компонент в смеси сложного состава. Позволяет определитьоптимальное соотношение компонент в смеси без утомительного многократного измерения смесевых образцов.

・Функция объединения данных

Позволяет комбинировать (объединять) результаты, полученные для разных диапазонов измерения размеров частиц, создавая при этом единое распределение. Например, данные ситового анализа для частиц свыше 2000 мкм могут быть объединены с результатами, полученными на SALD, для частиц менее 2000 мкм. Подобный широкий диапазон распределения размеров частиц обычно требуется для гражданского строительства, предупреждения стихийных бедствий и в экологической сфере.

Эффективное управление статистическими данными

Статистические данные можно сохранять в виде групп. Это делает более удобным их повторный вызов на экран и перерасчет. Данные могут быть загружены, выведены на экран или проанализированы одновременно, всей группой целиком. Это позволит избежать загрузки каждого набора данных по отдельности и сократит время анализа.
