Многомерная ГХ/ГХМС система Ultra-e

Многомерная ГХ/ГХМС система Ultra-e





Применение


Многомерная газовая хроматография («Comprehensive GC») используется для качественного и количественного анализа образцов со сложной матрицей (нефтепродукты, косметические и парфюмерные продукты, лекарственные средства). Метод существенно расширяет возможности хроматографического анализа и позволяет идентифицировать индивидуальные соединения, которые ранее не могли быть обнаружены при помощи традиционной одномерной хроматографии.

Многомерная хроматография — это процесс, в котором проба проходит последовательно несколько стадий разделения. Простейшим случаем многомерной хроматографии является двумерная, когда проба последовательно разделяется на двух колонках разной длины и с разными неподвижными фазами.

В отличие от многомерной ГХ/ГХМС системы MDGC-2010 в системе Ultra-e используется только один детектор и один термостат. Компоненты анализируемой смеси разделяются на первой длинной колонке и поступают в криогенный модулятор, который отделяет небольшие порции элюата, фокусирует их в узкую зону и направляет во вторую короткую колонку. Каждый такт модулятора генерирует отдельную быструю хроматограмму с чрезвычайно узкими пиками, для регистрации которых необходимо использовать быстродействующие детекторы. Поэтому газовые хроматографы и хроматомасс-спектрометры Shimadzu, демонстрирующие на сегодняшний день одну из самых высоких скоростей работы детектирующих систем, являются идеальными инструментами для осуществления комплексного многомерного хроматографического анализа. Результаты анализа представляются в виде двумерной хроматограммы, генерируемой специальным программным обеспечением.



Возможности

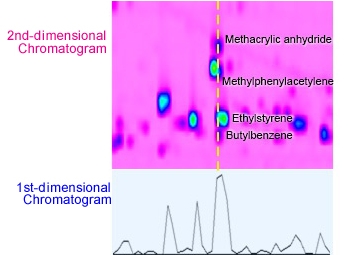

Разделение перекрывающихся пиков


Вещества с похожими температурами кипения выходят совместным пиком, после разделения на одной колонке. Различие в полярности соединений позволяет разделить их на второй колонке.







Image Patterns Show Compound Structure


GCxGC provides image patterns that can be correlated to compound structure; this capability is especially useful for grouping analysis of mixtures containing many components.

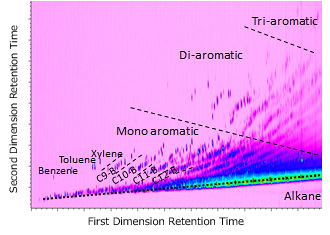

Analysis of Diesel Oil


The image shows patterns that indicate the number of benzene rings and number of carbons.






Comprehensive chromatography will be contains enormous peaks. To certainly detect these peaks, UFMS (Ultra Fast Mass Spectrometry) must be need. Shimadzu's UFMS technologies, which minimize sensitivity losses even at faster scan speeds, can detect these peaks.



Data Analysis Software, ChromSquare





A 2D map, chromatogram view, mass spectrum, and spot information can be displayed in the same window. In addition to being able to directly import data from GCMSsolution,ChromSquare can also use GCMSsolution mass spectra search technology.




ChromSquare

ChromSquare is a product of Chromaleont srl in Italy.
