Модуль продувки гелием

Применение модуля продувки гелием в спектрометре EDX и альтернативные аналитические решения

Данный модуль применяют для измерений с высокой чувствительностью легких элементов в жидкостях (опция для EDX-7000P/8100P, не включает баллон и редуктор).



1. Использование газообразного гелия

Скорость потока газа в модуле продувки гелием спектрометра EDX, составляет 3 л/мин. Анализ начинается после 3-минутной продувки гелием; такой же поток газа используется во время анализа. Для 5-минутного анализа расход газа составляет (3+5) мин × 3 л / мин = 24 л. Обратите внимание, что расход не может быть изменен, так как это повлияет на результаты анализа.



2. Замена гелия другими газами

При измерениях в условиях атмосферы флуоресцентное рентгеновское излучение, генерируемое образцом, поглощается азотом и кислородом воздуха. Это приводит к снижению чувствительности, особенно при регистрации малых энергий (лёгкие элементы). По этой причине определение легких элементов обычно проводится в условиях вакуума. Однако жидкие образцы нельзя измерить в вакууме. В качестве альтернативы вакууму используют газообразный гелий, который поглощает флуоресцентное рентгеновское излучение меньше, чем азот или кислород. Чем меньше атомный номер элемента-газа, тем ниже его поглощающие свойства, поэтому замена газами с молекулярной массой, сравнимой или большей, чем воздух (со средней молекулярной массой 29), неэффективна. Кроме того, газообразный водород не может быть использован по соображениям безопасности. Поэтому единственной альтернативой вакууму является газообразный гелий.



3. Методы измерения легких элементов в жидкостях, как альтернатива измерению в среде газообразного гелия

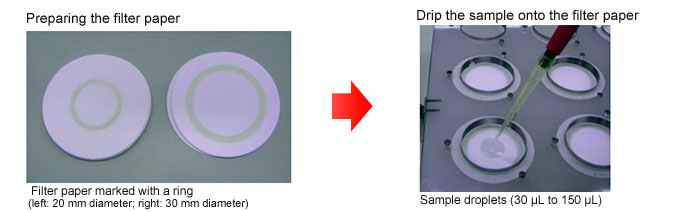

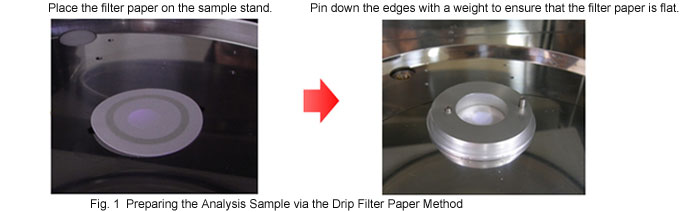

В рентгенофлуоресцентной спектрометрии для анализа жидких образцов часто используют метод прикапывания на фильтровальную бумагу. В этом методе жидкость прикапывают на бумажные фильтры, которые после сушки анализируют. Поскольку используется высушенная проба, анализ проводят в условиях вакуума.






  Метод прямого анализа жидкостей Метод прикапывания на фильтровальную бумагу
Предварительная пробоподготовка Поместите образец в кювету, покрытую плёнкой Прикапайте образец на бумажный фильтр и высушите его
Атмосфера анализа Гелий Вакуум
Материалы для предварительной пробоподготовки
· Кювета для образца
· Плёнка полипропиленовая (5 мкм)
· Бумажный фильтр с выделенным кольцеобразным участком, границы которого выполнены из нейтрального к растворителям материала
Преимущества и недостатки (+) Жидкость можно измерить как она есть, так что это просто
(–) Для измерения лёгких элементов необходим блок продувки гелием
(–) Рентгеновское излучение лёгких элементов поглощается плёнкой
(–) Требуется около 4 мл жидкости
(+) Измерения могут быть выполнены в среде вакуума
(+) Требуется небольшое (100 мл) для прикапывания
(–) Воспроизводимость анализов может быть низкой для таких образцов, как органические растворители и масла, которые могут диффундировать за пределы кольца на фильтровальной бумаге.
