Модели микротвердомеров, управляемые от ПК

Серия HMV-G31 и HMV-G31-XY

Компактная конструкция со встроенной цифровой камерой и функция автоматического измерения диагоналей отпечатка, полностью удовлетворяющая стандартам

Микротвердомеры серии HMV-G31 — это модели с автоматической системой нагружения с контролем прикладываемой силы, цветной или ч/б встроенной CCD-камерой, автоматическим распознаванием отпечатка, ручным координатным столиком и управлением от ПК (возможность дооснащения координатным столиком с электроприводом).

Модели HMV-G31-XY дополнительно оснащены моторизированным координатным столиком, и имеют электротурель для смены индентора и объективов.

XY-столик с электроприводом и электронными микрометрами
(опция для моделей HMV-G21 и HMV-G31)

Для использования XY-столика с электроприводом необходимо заменить ручные микрометры обычного столика на электронные. Приборы серий HMV-G21 и HMV-G31 могут быть дооснащены этой опцией при необходимости.

* Доступно только для осей X и Y. Для оси Z опция недоступна.

Технические характеристики моторизированного координатного столика

Совместимые модели микротвердомеров Модели серии HMV-G31 и HMV-G21 со столиком с ручным приводом
(площадь поверхности столика: 100 x 100 мм)
Привод Шаговый двигатель, без обратной связи
Ход ±12,5 мм (от 0 до 25 мм) для осей X и Y
Скорость передвижения Макс. 2 мм/с
Точность позиционирования 0,02 мм при передвижении на 10 мм
Погрешность возвращения
к начальной позиции
Макс. 0,003 мм
Разрешение позиционирования 0,001 мм
Электропитание Однофазное 100 В, мощность 100 Ватт (50 Гц/60 Гц)

*Требуется заземление тип D (макс. сопротивление 100 Ом)
*Электропитание ПК и основного модуля осуществляется отдельно

Требования к ПК Совпадают с требованиями к ПК для программного обеспечения микротвердомеров HMV-G. Операционная система: Windows® 10 (64 bit edition) Процессор (рекомендованный) Intel® Core™ i5-6500 или лучше (Windows® 10) Требуется один порт USB 2.0. (Обратите внимание, что основной модуль прибора также требует 2 порта)
■ Прибор предназначен для использования в том числе и в следующих ситуациях:

Работа с большим количеством образцов с нестабильным качеством подготовки поверхности

  • Нехватка квалифицированных кадров и как следствие нестабильность результатов.
  • На поверхности образцов присутствуют царапины, что затрудняет корректное измерение диагоналей отпечатка.
  • Для получения достоверного результата требуется статистическая обработка большого количества данных.
  • Необходимо проводить измерения большого числа образцов, твердость которых зачастую неизвестна.

Исследование фольг с различными свойствами и разной толщины

  • Стоит задача исследования твердости фольги, используемой, например, для изготовления солнечных батарей. Однако измерения провести сложно, так как нагрузка должна быть маленькой.
  • Необходимо определять не только твердость по Виккерсу, но и по Кнупу, однако замена инденторов трудна и требует времени.
  • Предполагается испытывать материалы с широким диапазоном твердости: от мягких до очень твердых. При этом усилие испытаний также колеблется и требуется подбирать объектив с оптимальным увеличением для корректного считывания отпечатка.



Серия HMV-G31-FA

Автоматические модели со встроенной цифровой цветной или ч/б CCD-камерой с автофокусом, оснащенные моторизированным XYZ-координатным столиком и специальным программным обеспечением

Функция просмотра образца на предметном столике
При помощи программного обеспечения вы можете увидеть целиком даже такие образцы, которые не видны полностью при минимальном увеличении. Это становится возможным благодаря моторизированному XYZ-столику. ПО делает снимки поверхности образца, постепенно перемещая предметный столик, а затем объединяет их в общее изображение. При двойном нажатии на выбранный на этом изображении участок образца предметный столик перемещается к нему автоматически.

Автоматическое распознавание краев образца
Микротвердомер способен самостоятельно определить форму образца и задать позиции испытаний, основываясь этой информации.

Настройка шаблона сетки испытания
Координаты точек индентирования можно задать при помощи Excel. В результате испытание по шаблону можно настроить без использования специализированного программного обеспечения. А угловая коррекция сетки индентирований для корректного ее наложения на образцы сложной формы осуществляется из стандартного ПО HMV-G.

■ Прибор предназначен для использования в том числе и в следующих ситуациях:

Испытания деталей различных механизмов

  • Стоит задача определения твердости различных участков деталей сложной формы, таких как шестерни механизмов автомобилей, воздушных судов, гидравлического оборудования и т. д. При этом участки могут быть большого размера и, как следствие, точек индентирования много.
  • Необходимо оценить глубину закалки изделия. При этом выбор места индентирования образца и статистическая обработка результатов требуют дополнительного времени.
  • Требуется индентировать образец несколько раз, чтобы получить статистически достоверный результат.




Основные функции

Высокоточное автоматическое считывание диагоналей отпечатка

При измерении твердости по Виккерсу определяется длина диагоналей отпечатка. В программном обеспечении микротвердомеров серии HMV-G31 реализована функция автоматического измерения диагоналей при помощи встроенной цифровой камеры. Это позволяет минимизировать человеческий фактор и обеспечить высокую повторяемость результатов. Время считывания одного отпечатка составляет всего 0,3 секунды (для приборов с ч/б камерой). Встроенная цифровая камера устанавливается в верхней части прибора и полностью скрыта в корпусе. Благодаря этому микротвердомеры имеют компактную конструкцию и не занимают много места.

Удобное многофункциональное программное обеспечение

Наглядный интуитивно понятный интерфейс обеспечивает уверенную работу даже для не самых опытных пользователей

  1. В упрощенном режиме доступно проведение испытаний посредством задания всего двух параметров: нагрузки и времени удержания.
  2. Быстрое и удобное переключение между линзами и индентором через ПО.*1
  3. Выполнение автоматической фокусировки при нажатии всего одной кнопки.*2
  4. Прибор автоматически переключается на линзу с бóльшим увеличением, если отпечаток имеет малый размер.*1
  5. Качество изображения можно настроить прямо в окне испытания.
  6. Крупные иконки различных функций упрощают работу с ПО.
  7. Можно легко задать кривизну поверхности в случае испытания образцов цилиндрической или сферической формы.
  8. Предварительный просмотр поможет правильно настроить шаблон сетки индентирования при выполнении сложных тестов.
  9. Функция помощника упрощает настройку испытания.
  10. Результаты испытания выводятся на экран совместно с условиями их проведения. Это позволяет избежать ошибки интерпретации данных.
  11. Перед проведением испытания вы можете легко проверить позицию индентирования и поверхность образца.
  12. Шаблон сетки индентирования можно создать без использования какого-либо дополнительного ПО.
  13. Если в точке индентирования на поверхности образца присутствуют царапины и корректное считывание отпечатка невозможно, то задается новое положение и испытание выполняется повторно.
  14. В ПО присутствует модуль статистики.

*1 Для микротвердомеров с электроприводом турели
*2 Для микротвердомеров модели FA с функцией автоматической фокусировки

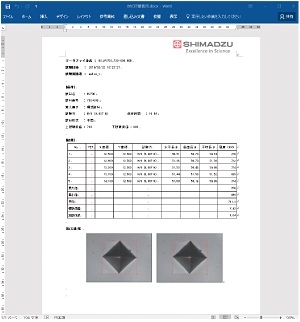

Вывод отчета в формате Word

Отчет с результатами испытаний создается в формате Word автоматически. Вы можете настроить шаблон отчета прямо в интерфейсе программного обеспечения и вывести его в формате .docx.

* Для создания шаблона требуется Microsoft Word 2016 или более современная версия.
* Возможность вывода в формате PDF остается даже в том случае, если у вас нет редактора Word.

Достоверность результатов испытаний

Предпочтительно хранение и управление результатами при помощи сервера

- Результаты сохраняются автоматически
- Возможно сохранение результатов на удаленный ПК

Необходимо знать кто проводил измерения
Можно ли доверять результатам, измеренным в ручном режиме?

- Отображение имени оператора
- Установка пароля на проведение испытания в ручном режиме

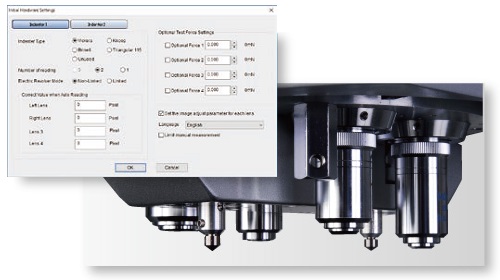

Настройка качества изображения для каждой линзы

Если оптимальные настройки яркости или других характеристик изображения отличаются для разных линз, то их можно сохранить по отдельности, тем самым обеспечив наилучшее качество изображения на разных увеличениях.

Построение графиков

Результаты можно отобразить в виде графика. Например, можно вывести результаты испытаний, проведенных в течение одного дня для каждого конкретного образца.

Автоматическое испытание при помощи моторизированного столика
(Модель FA)

Функция обнаружения края и создания шаблона сетки испытания образца

Программное обеспечение автоматически распознает края образца и создает шаблон сетки испытания на выбор. Доступно построение сетки по краю образца, перпендикулярно краю образца или на участке, указанном оператором.

Для круглых образцов предусмотрен специальный режим построения шаблона сетки на основе деления окружности на угловые сектора. Программное обеспечение автоматически определяет центр образца, и оператору нужно только указать радиус и угол.



Функция автоматического создания шаблона сетки индентирования

Испытание по шаблону

Сетка положений индентирования создается автоматически. Доступно 10 вариантов шаблонов (в том числе и шаблоны с возможностью настройки параметров оператором).



Примеры применения

Измерение твердости шестерен автомобиля
Микротвердомер автоматически распознает форму образца, накладывает шаблон сетки индентирований и измеряет твердость изделия. Можно задавать усилие испытания для каждой отдельно взятой точки.



Оценка глубины закалки
(JIS G 0559 и ISO 3754)

Измеряется твердость образца по мере удаления от его поверхности. Тем самым определяется глубина закалки изделия.

Измерение твердости шестерен автомобиля

Оценка глубины закалки

Функция просмотра образца на предметном столике

При помощи программного обеспечения можно увидеть целиком даже образцы, которые не видны полностью при минимальном увеличении. Для этого используются модели с автоматизированным предметным столиком. ПО делает снимки поверхности образца, постепенно перемещая предметный столик, а затем объединяет их в общее изображение. При двойном нажатии на выбранный на этом изображении участок образца предметный столик перемещается к нему автоматически.

Цветная камера с высоким разрешением

В некоторых случаях цветное изображение может существенно упростить выбор места индентирования. Для этого в линейке приборов существуют модели с цветной цифровой камерой.
