Возможности LCMS-8060NX

Источник ионизации IonFocus™:
максимальная чувствительность, минимальный матричный эффект



Новый источник ионизации электрораспылением с фокусирующими электродами обеспечивает более эффективный ввод ионов в масс-спектрометр с одновременным удалением компонентов матрицы, что значительно снижает уровень шума, уменьшает загрязнение элементов ионной оптики и увеличивает стабильность получаемых результатов (технология запатентована).

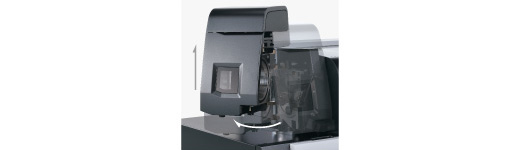

«Plug-and-play» дизайн источника ионизации. Для замены источника ионизации достаточно одного нажатия клавиши. Не требуется вручную отключать никакие капилляры и провода.

Эффективная десольватация для увеличения чувствительности

Источник ионизации с использованием нагреваемого газа существенно увеличивает эффективность десольватации и, соответственно, эффективность ионизации целевых компонентов, особенно таких сложных соединений, как, например, стероидные гормоны.




Минимальный матричный эффект

Снижение матричного эффекта и, соответственно, увеличение соотношения «сигнал/шум» достигается за счет более эффективного удаления незаряженных компонентов матрицы образца в источнике ионизации IonFocus™, а также за счет более эффективного транспорта целевых ионов в анализатор масс. Это проиллюстрировано примером ниже, где представлены результаты количественного высокоскоростного (время переключения полярности ионизации – 5 мс, время регистрации сигнала – 1,5 мс) определения остаточного содержания пестицидов в образцах чайных листьев. Результаты 96 компонентов из 100 определяемых продемонстрировали при этом хорошую величину степени извлечения (recovery).



Ионная оптика UF-Qarray™Ⅱ, UF-Lens™Ⅱ: надежность результатов

Отличительной особенностью ионной оптики в масс-спектрометрах Shimadzu является возможность рутинного обслуживания без использования инструментов. Усовершенствованная конструкция ионной оптики UF-Qarray™ II, UF-Lens™ II помимо повышения чувствительности анализа обеспечивает и увеличение стабильности работы прибора, что позволяет повысить производительность работы аналитической лаборатории за счет удлинения интервалов техобслуживания.

Как видно на рисунке ниже, даже после анализа 1000 образцов такого сложного объекта как моча, чувствительность LCMS-8060NX и воспроизводимость полученных результатов практически не изменились.



Простой в обслуживании интерфейс

Жидкостный масс-спектрометр LCMS-8060NX также просто обслуживать, как и предыдущие модели. И линия десольватации (DL), и капилляр электрораспыления можно легко заменить без отключения вакуума. Это экономит рабочее время.

  • Замена линии десольватации

Замена линии десольватации

  • Замена капилляра электрораспыления

Замена капилляра электрораспыления



Искусственный интеллект для повышения эффективности работы



Интеллектуальный запуск с функцией интеллектуального управления потоком «Smart Flow Pilot»

Чтобы предотвратить повреждение хроматографических колонок при пусках/остановах жидкостного хроматографа или резких изменениях градиента подвижной фазы, в хроматографах Nexera реализована функция Smart Flow Pilot, которая постепенно увеличивает поток подвижной фазы до заданного значения. Нет необходимости создавать протоколы запуска для каждого анализа.




Новые оптимизированные режимы работы для определения широкого спектра соединений

LCMS-8060NX использует предустановленные режимы для анализа широкого спектра соединений, которые были оптимизированы на основе исследований с использованием искусственного интеллекта. Это позволяет быстро получать превосходные результаты без необходимости длительного и трудоемкого подбора условий измерения. Как показано ниже, это увеличивает интенсивность сигнала различных целевых соединений в среднем в 2,6 раза по сравнению с традиционными режимами измерения.



Автоматическая оптимизация режимов регистрации MRM-переходов

Чтобы подобрать оптимальные условия регистрации MRM-переходов, достаточно просто поместить образец в автодозатор хроматографа, и оптимизация режимов измерения будет выполнена полностью в автоматическом режиме. Результаты оптимизации сохраняются в файл метода измерения, что существенно сокращает время необходимое для подбора условий анализа.

Пакеты готовых решений для ВЭЖХ-МС/МС анализа и библиотеки MRM-переходов

Прибор может поставляться в комплекте с пакетами методических рекомендаций (Method Packages) для качественного и количественного определения широкого ряда соединений (пестицидов, лекарственных препаратов, микотоксинов, аминокислот, наркотических/запрещенных соединений и пр.). Использование таких пакетов позволяет пользователям сразу же приступать к работе, не тратя время на подбор условий анализа.

Автоматизированная пробоподготовка

В автодозаторах 30-й и 40-й серий жидкостных хроматографов Shimadzu реализована возможность предварительной обработки образцов перед анализом. С помощью простого графического интерфейса можно программировать различные операции с пробой: разбавление, добавление дериватизирующих агентов и/или внутренних стандартов и т.п. Это позволяет избежать ошибок, связанных с подготовкой образцов к анализу вручную и, тем самым, способствует повышению воспроизводимости и точности результатов.

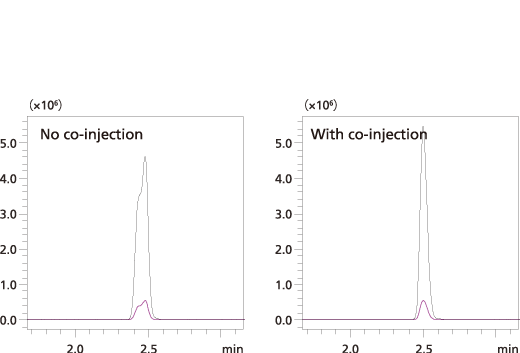

Автоматический одновременный ввод пробы с водой существенно улучшает форму хроматографических пиков слабоудерживаемых соединений

Специализированное программное обеспечение: от получения данных до их анализа и обработки LabSolutions Connect™ / LabSolutions Insight™

Дополнительное ПО LabSolutions Connect и LabSolutions Insight обеспечивает максимальную эффективность рабочего процесса, от оптимизации условий хроматографического разделения и работы масс-спектрометра, до обработки данных и выдачи отчета.



Простое управление файлами

Система автоматического упорядочивания файлов LabSolutions Connect позволяет пользователю проводить анализ и/или обработку данных без необходимости запоминания путей к файлам. Концентрации аналитов и другие результаты автоматически сохраняются в файле данных. Для одного и того же образца можно использовать несколько методов обработки, при этом результаты обработки сохраняются отдельно, что позволяет оптимизировать параметры обработки и облегчает получение результатов.



Оптимизация условий регистрации MRM-переходов и параметров источника ионизации

Условия регистрации MRM-переходов (m/z ионов-прекурсоров, m/z фрагментных ионов, энергия соударительной диссоциации) и параметры ионного источника (температура и расход газов, напряжение и т.п.) оптимизируются автоматически. Такая комплексная оптимизация позволяет учесть влияние большинства факторов, таких как состав подвижной фазы, наличие ионов-аддуктов и др., и тем самым обеспечить максимальную чувствительность анализа. Результаты процесса оптимизации можно просматривать с помощью функции браузера данных и при желании исследовать влияние каждого параметра на конечный результат.

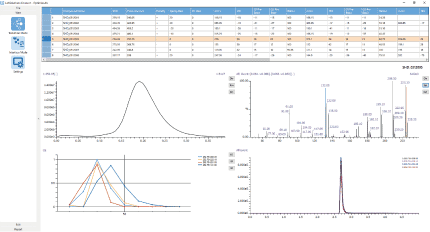

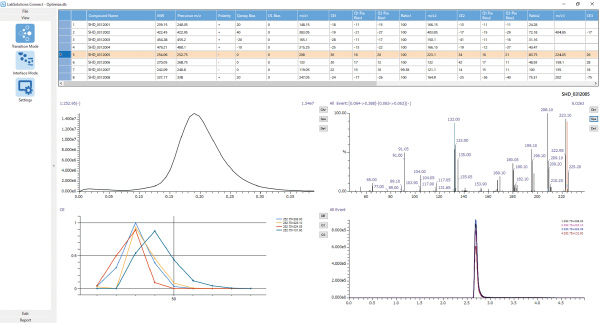

Оптимизация условий регистрации MRM-переходов

Оптимизация условий регистрации MRM-переходов
Одновременно отображаются ион-прекурсор, фрагментные ионы и энергия соударительной диссоциации

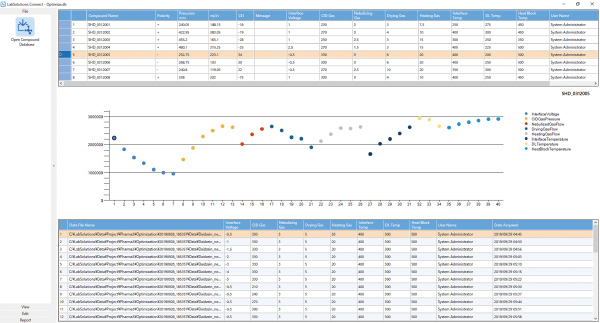

Оптимизация параметров источника ионизации
На экране обзора оптимизации источника ионизации отображаются последовательные результаты каждого изменения параметра



Простое создание метода измерения и серийного анализа

LabSolutions Connect сохраняет оптимизированные параметры анализа каждого целевого соединения в специальной базе данных для последующего использования. Нужно просто выбрать целевые соединения из базы данных для автоматического создания метода. Во время создания серийного анализа на экране отображается положение виал с образцами, чтобы предотвратить возможные ошибки. Функция управления проектами предотвращает случайное перезаписывание файлов из другого проекта.

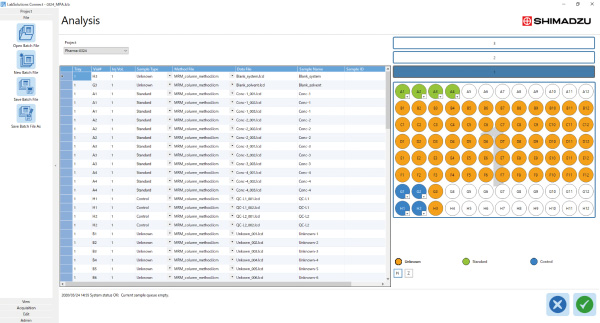

Окно создания серийного анализа

Окно создания серийного анализа
Отображаются типы образцов (неизвестный, стандартный, контрольный) и расположение виал

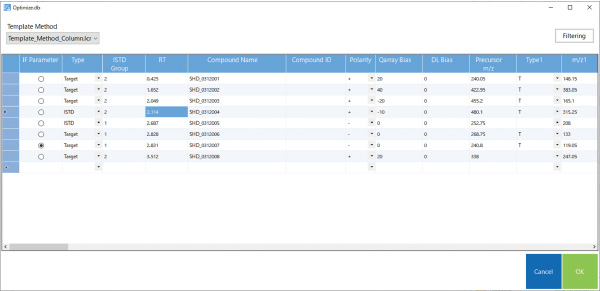

Окно создания метода

Окно создания метода
Для автоматического создания метода измерения достаточно просто выбрать целевые соединения из базы данных



Эффективный обзор данных

ПО LabSolutions Insight является идеальной программной средой для просмотра большого количества результатов анализа. Режимы просмотра могут быть гибко настроены в зависимости от предпочтений пользователя. Так, например, можно отображать хроматограммы одного целевого компонента во множестве образцов или все компоненты в одном образце. Масштаб всех хроматограмм может быть одновременно увеличен или уменьшен, также их отображение может быть выведено на отдельный монитор.
Цветовая маркировка позволяют пользователю легко находить проблемные образцы для последующего детального анализа. Метки могут быть заданы для широкого диапазона параметров, не только для значений, превышающих предварительно заданные пороговые значения, но и приближающихся к ним. Для вывода результатов можно использовать стандартные шаблоны отчетов, создавать собственные шаблоны или отправлять файлы в лабораторные информационные системы.

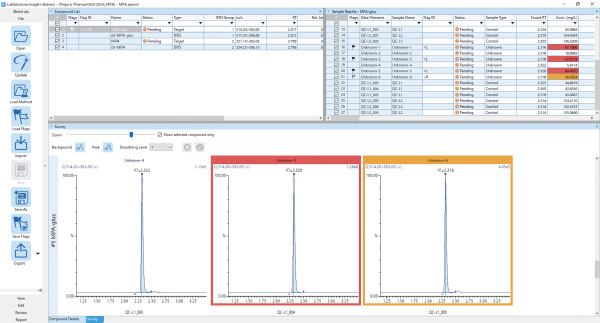

Экран отображения нескольких хроматограмм

Экран отображения нескольких хроматограмм
Быстрая коррекция пиков сразу на нескольких хроматограммах. Проблемные образцы маркируются цветом для последующего анализа и обработки
