Препаративная ВЭЖХ система

Хроматографические системы Shimadzu для препаративной ВЭЖХ


Во всём мире установлено более 2000 ВЭЖХ систем для препаративной хроматографии. Благодаря гибкой модульной конструкции, системы Shimadzu для препаративной ВЭЖХ легко конфигурируются для решения широкого круга задач. При этом, вне зависимости от области применения, они обеспечивают высочайшие производительность, эффективность и надежность анализа.
Основная конфигурация системы для препаративной ЖХ (как и любой стандартной системы ЖХ) включает насосы для подачи растворителей, дозатор для ввода пробы, хроматографическую колонку и детектор. Также в препаративной системе дополнительно предусмотрен механизм сбора фракций (коллектор фракций), содержащих целевые соединения.




Wide Range of Use from Analysis to Large-Scale Fractionation: LC-20AP


High-speed fractionation can be performed using a column with a high separation capacity.
The new LC-20AP preparative pump has improved pressure performance under high flow rates (42 MPa for up to 100 mL/min, 30 MPa for up to 150 mL/min), enabling the use of a higher separation column, so fractionation with high purity can be achieved even for minute quantities of target compounds, such as impurities in pharmaceuticals. At the same time, the solvent delivery accuracy at low flow rates has been increased, so the system has a high basic performance over a broad range of flow rates from analysis to large-scale fractionation. Furthermore, its power can be used over a wide range of applications from fractionation of natural products to analysis of impurities.

In addition to high basic performance, the system is energy efficient, consuming less power and achieving an energy savings of about 41%*. Finally, the width has been reduced from 350 mm (previous model: LC-8A) to 260 mm, for a space savings of about 25 %.


* Comparison of measurement results for the LC-20AP and LC-8A for solvent delivery at 5 MPa pressure and 40 mL/min flow rate.

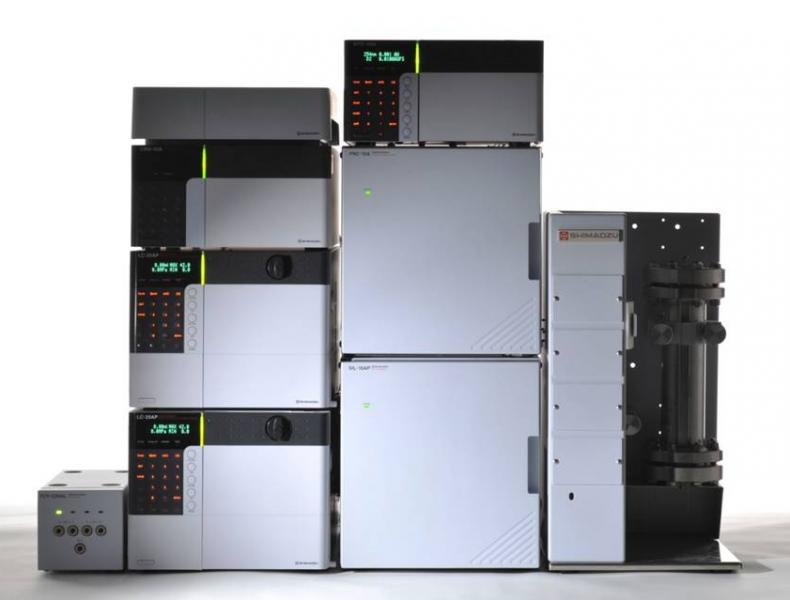

Полномасштабная система для препаративной ВЭЖХ


Основой надежной препаративной системы является насос высокого давления LC-20AP, обеспечивающий скорость потока подвижной фазы до 150 мл/мин. Система может быть использована для продолжительной работы в автоматическом режиме с использованием препаративных колонок с внутренним диаметром 20–50 мм. Система также может быть использована для отработки режимов хроматографического разделения и оценки чистоты получаемых хроматографических фракций. Система может быть дополнительно оснащена вторым коллектором фракций, клапанами переключения потоков для использования нескольких колонок, вторым насосом LC-20AP для осуществления хроматографического разделения в режиме градиентного элюирования.

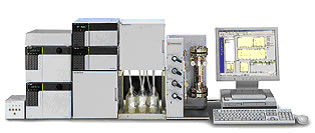

Полупрепаративная ВЭЖХ система


This preparative recycle system uses the 6AD solvent delivery unit (maximum flow rate 20 mL/min). A kit that minimizes the internal volume is mounted to enable high-efficiency recycle separation (closed-loop recycle separation). When this system is combined with the appropriate column, it is possible to obtain a theoretical plate number greater than 1 million, making it possible to separate benzene and mono-deuteriated benzene substitute, which have only extremely small differences in properties (see the figure below). Also, if the elution volume until the appearance of the peak is greater than 35 mL, recycle separation can also be performed with an analysis size column (see figure below). Recycle separation is perceived as a time-consuming technique, but in separation of neighboring components, the preparative processing speed per unit time can be increased using recycle separation in which a large amount of sample is injected (see the figure below).












Препаративная система для биохимических исследований


Контактирующие с подвижной фазой детали системы и ячейки детекторов выполнены из инертного термопласта РЕЕК, а автоинжектор, коллектор фракций и термостат колонок имеют режим охлаждения, что позволяет проводить эффективное хроматографическое разделение при пониженной температуре.
