Технические характеристики

Функция Помощника помогает создать стандартные операционные процедуры (СОП) для обеспечения максимальной повторяемости условий испытания и результатов измерений

Возможность создания, сохранения и передачи информации об условиях испытания и методах предварительной подготовки образцов обеспечивает повторяемость результатов и позволяет проводить корректное сравнение результатов, даже если измерения выполняют разные операторы на разных машинах, расположенных на разных предприятиях. При использовании функции Помощника вся последовательность действий отображается на экране, что упрощает использование прибора операторами, не имеющими большого опыта работы.

Программное обеспечение имеет возможность разграничения уровня доступа для контроля безопасности процессов измерения.

Отслеживание состояния образца во времени

Интенсивность рассеянного излучения является основой для проведения расчетов и вычисления распределения частиц по размерам. Обе эти характеристики могут отображаться в режиме реального времени. Это означает, что диспергирование или агломерация частиц образца, будут видны на экране.

Использование единого принципа измерения, одной оптической системы и одного источника света позволяет получать результаты во всем заявленном диапазоне размеров частиц без «склейки» данных. Оптическая система непрерывно улавливает рассеянное в прямом направлении излучения в диапазоне до 60° при помощи единого плоского детектора

Измерение размеров частиц во всем заявленном диапазоне осуществляется при помощи единого принципа измерения, одной оптической системы и одного источника излучения. Это позволяет избежать «склейки» данных как в случае использования, например, нескольких источников света.

В основу оптической системы детектирования рассеянного излучения входит сложная современная технология регистрации его интенсивности. Фиксация прямого рассеянного излучения в диапазоне до 60° становится возможной на поверхности одного-единственного детектора. Это повышает разрешение в области частиц с малым диаметром.

Стабильная оптическая система

Надёжная амортизирующая конструкция полностью изолирует все элементы оптической системы от ударов и вибраций. Это исключает проблемы, связанные с регулировкой оптической оси.

WingSensor II — детектор с высокой чувствительностью

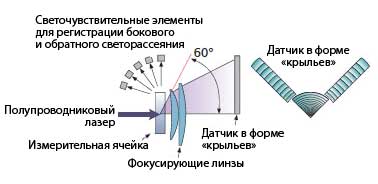

Рассеянное излучение в прямом направлении регистрирует детектор “Wing sensor II”, который состоит из 78 чувствительных элементов на основе современных полупроводниковых материалов. Этот детектор прекрасно справляется с задачей регистрации малоуглового рассеянного излучения благодаря высокому разрешению чувствительных элементов. Также он способен регистрировать даже относительно слабое рассеянное излучение на больших углах из-за высокой чувствительности элементов на периферии. Кроме того, боковое излучение фиксируется отдельным чувствительным элементом, а обратное рассеянное излучение еще пятью датчиками обратного светорассеяния. Таким образом при помощи 84 чувствительных элементов вы сможете провести высокоточные измерения распределения размеров частиц с высоким разрешением во всем диапазоне диаметров.

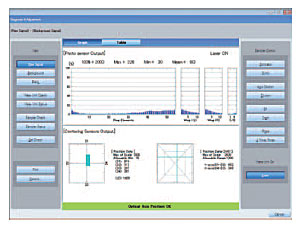

Простое и понятное управление благодаря функции самодиагностики

В анализаторе Aggregates Sizer предусмотрена эффективная функция самодиагностики. В ходе работы осуществляется контроль сигнала светочувствительных элементов и статуса прибора, что значительно упрощает процесс измерения. Благодаря наличию журнала регистрации операций, в котором содержится полная информация о результатах измерений, состоянии прибора и степени загрязнения измерительной ячейки, вы всегда можете быть уверены в достоверности полученных данных.



Технические характеристики

Общая спецификация

Принцип измерения
Метод лазерной дифракции
Диапазон измерения
Диапазон измерения распределения размеров частиц: 7 нм – 800 мкм
Диапазон работы в режиме «определение концентрации»: 40 нм (0,04 мкм) – 20 мкм
Диапазон концентраций

Размер частиц 100 нм : от 2 мкг/мл до 12 мкг/мл
Размер частиц 1 мкм : от 0,5 мкг/мл до 10 мкг/мл
Размер частиц 10 мкм : от 10 мкг/мл до 180 мкг/мл

Примечание 1: Диапазон измерения зависит от формы частиц и прочих параметров.

Примечание 2: Данные о точности основаны на результатах измерения эталонного образца, поставляемого с прибором, согласно стандартной процедуре.

Примечание 3: Диапазон измеряемых концентраций зависит от формы частиц и прочих параметров.



Основной блок: SALD-7500nano

Источник света Полупроводниковый лазер (длина волны 405 нм)
Сенсоры
Всего 84 элемента, настроенных на длину волны фиолетового полупроводникового лазера
(78 спереди, 1 сбоку, 5 сзади)
Стандарт безопасности Лазерное устройство класса 1, CE
Электропитание 115 В / 230 В ± 10% перем. тока, 1 A, 50/60 Гц
Размеры и вес (Ш*Г*В) 680 × 280 × 430 мм, 31 кг
Условия эксплуатации Температура: от 10 до 30°C, влажность: от 20 до 80% (без конденсации)

Примечание 4: В комплект поставки входят эталонный образец и USB-кабель длиной 2 метра для подключения к ПК.

Емкостная ячейка: SALD-BC75

Материал Кварцевое стекло
Объем Примерно 5 мл
Механизм перемешивания Механическое вертикальное перемешивание при помощи лопасти
Размеры и вес (Ш*Г*В) 100 × 120 × 140 мм; 0,8 кг
Условия эксплуатации Температура: от 10 до 30°C, влажность: от 20 до 80% (без конденсации)

Одноразовая ячейка

Материал Боросиликатное стекло, ПВХ (проставка)
Объем Примерно 0,4 мл

Программное обеспечение

WingSALD bio

Функции измерения и отображения данных
Измерение распределения размеров частиц Позволяет проводить измерения с использованием функции Помощника (интерактивный процесс на основе СОП (стандартной операционной процедуры)
Отображение в реальном времени Одновременное отображение распределения интенсивности света и распределения частиц по размерам
Отображение результатов распределения размеров частиц Вывод на экран (наложение) до 200 распределений
Отображение результатов распределения интенсивности излучения Вывод на экран (наложение) до 200 распределений
Самодиагностика / Настройка Функция самодиагностики и проверки измерительной ячейки
Статистическая обработка До 200 наборов данных (также позволяет отображать на одном графике до 200 наборов данных одновременно)
Измерение во времени До 200 наборов данных
Построение 3-D графиков До 200 наборов данных
Передача данных [Вывод изображений]: Вывод всех результатов или только графиков.
[Вывод в текстовом виде]: Вывод всех данных, вывод данных о распределении размеров частиц или вывод данных о распределении интенсивности рассеянного излучения.
Порядок отображения данных
Сортировка по имени файла, по ID образца, по номеру образца или по коэффициенту преломления
Параметры вывода данных
Группы по Размерам частиц (мкм) 51 или 101 фиксированная группа; 51 группа, выбираемая вручную пользователем
Группы по Концентрации (мкг/мл) 51 или 101 фиксированнаягруппа; 51 группа, выбираемая вручную пользователем
Метод расчета распределения Количественный или объемный
Вывод данных интегрального распределения Частиц размером более / Частиц размером менее
Представление по частотному распределению q
Уровни сглаживания 10 уровней
Аппроксимация распределения Распределение Розина-Раммлера, логарифмическое распределение Гаусса
Сдвиг данных ±10 уровней
Функция формирования отчетов Единичные данные (6 шаблонов), наложение данных (5 шаблонов), статистические данные, данные серии измерений во времени или 3D представление можно выбрать и вывести в отчет
Анализ данных
Функция измерения во времени Непрерывное отслеживание изменений в распределении размеров частиц и диаметра частиц в течение времени с интервалом 1 сек и сохранение результатов
