Универсальность

Спектрометры позволяют анализировать все типы образцов от микропроб до макрообъектов, от порошков до жидкостей.
Дополнительное оборудование включает в себя вакуумную систему и блок продувки гелием для высокочувствительных измерений легких элементов, а также 12-позиционный автосамплер для непрерывного автоматизированного анализа.

Камера наблюдения за образцом и коллиматоры

Автоматический выбор коллиматоров 4-х размеров: диаметром 1, 3, 5 и 10 мм

Возможен выбор одного из 4-х коллиматоров в соответствии с размерами образца.
Выберите наиболее подходящий диаметр облучения в зависимости от формы образца: 1 мм для следов постороннего вещества или анализа дефекта, 3 или 5 мм для маленьких объемов пробы.

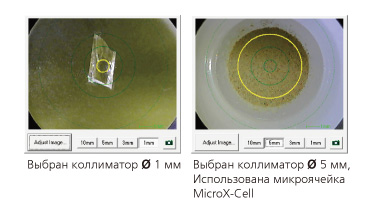

Камера наблюдения за образцом входит
в стандартную комплектацию

Используйте камеру наблюдения за образцом
для подтверждения правильности выбранного
участка для облучения при анализе микрообразцов и негомогенных образцов, использовании микроячейки MicroX-Cell.

Автоматическая смена пяти первичных фильтров

Первичные фильтры улучшают чувствительность измерений путем снижения уровня непрерывного и характеристического излучения рентгеновской трубки. Они особенно полезны при определении следов элементов. EDX-7000P/8000P снабжены в стандартной комплектации пятью первичными фильтрами (всего позиций шесть, включая одну открытую), смена фильтров производится автоматически с помощью программного обеспечения.

Фильтр Диапазон энергий, в котором
действие фильтра эффективно (кэВ)
Определяемые элементы
(пример)
#1 15–24 Zr, Mo, Ru, Rh, Cd
#2 2–5 Cl, Cr
#3 5–7 Cr
#4 5–13 Hg, Pb, Br
#5 21–24(5–13)* Cd (Hg, Pb, Br)

* этот фильтр также отрезает фон в диапазоне знергий, приведенном в скобках ( )

Свободно комбинируйте коллиматоры и первичные фильтры

Коллиматоры и первичные фильтры управляются независимо друг от друга и могут комбинироваться для решения конкретных задач. Выберите оптимальное сочетание из 24 доступных вариантов (6 фильтров х 4 коллиматора). Количественный элементный анализ с использование метода фундаментальных параметров (далее – метод ФП) возможен для любой комбинации.

Опционная вакуумная система и блок продувки гелием

Чувствительность определения легких элементов может быть увеличена за счет удаления воздуха из камеры для образцов. Для этого предлагаются на выбор два варианта: вакуумная система или блок продувки гелием. Блок гелиевой продувки применяют для анализа жидких проб, а также образцов, которые генерируют газ, и следовательно, не могут быть измерены в вакууме.

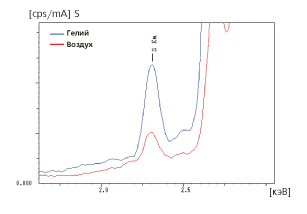

Относительная интенсивность линий элементов, измеренных в среде гелия и на воздухе (интенсивность в вакууме принята за 100 %)

Сравнение спектров образца стекла,
полученных на воздухе и в вакууме

Улучшенный блок продувки гелием (опция)

Эта патентуемая система (заявка на патент PCT/JP2013/075569) эффективно продувает камеру газообразным гелием с одновременной экономией времени продувки и расхода гелия на 40% по сравнению с предыдущими моделями.
(Опция для EDX-7000P)

12-позиционный автосамплер (опция)

Автосамплер позволяет проводить непрерывные автоматизированные измерения.
Это увеличивает производительность спектрометра, особенно при измерениях в вакууме или атмосфере гелия.
