Новый дизайн, новые возможности

Точное моделирование условий эксплуатации испытуемого образца

При проведении любых механических  испытаний (и стандартизированных, и нестандартных) необходимо как можно точнее смоделировать условия работы тестируемого изделия или условия эксплуатации материала. Для этого машины серии AGX-V оснащаются высокоточными датчиками нагрузки и новым контроллером, который позволяет обрабатывать до 20 каналов данных. Испытательная система имеет высокую степень автоматизации, что значительно упрощает работу. Машины AGX-V можно также оснастить обычной WEB-камерой с USB подключением для видеофиксации процесса испытания. Подбор специализированной оснастки завершает процесс моделирования условий работы изделий и позволяет проводить достоверные и точные тесты.

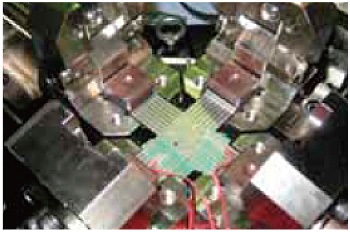

Биаксиальное растяжение

Биаксиальное растяжение

Для проведения испытаний согласно ISO 16842 Shimadzu может предложить специальную систему, создающую двухосевую нагрузку с возможностью регулировки усилия.

Экстензометр

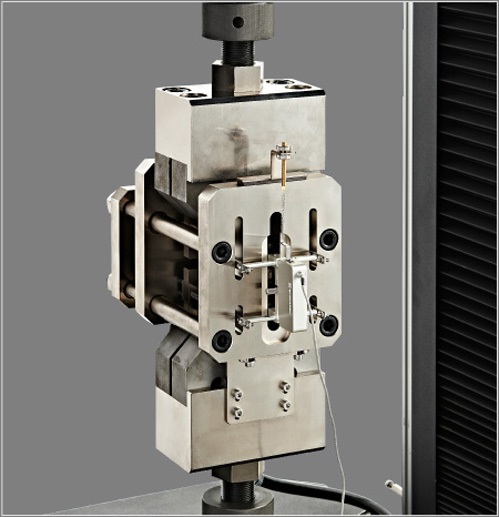

Испытание со сменой направления нагрузки
(Исследование эффекта Баушингера)

Плоский образец подвергают предварительной нагрузке в направлении растяжения до малых значений пластической деформации с последующей разгрузкой и сжатием. После этого образец снова подвергается растяжению. Специальная оснастка, предназначенная для этого испытания, сконструирована таким образом, чтобы предотвратить изгиб образца при смене направления нагрузки.

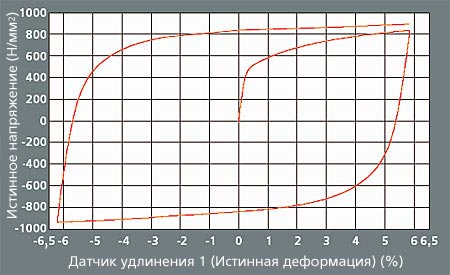

Смена направления нагрузки

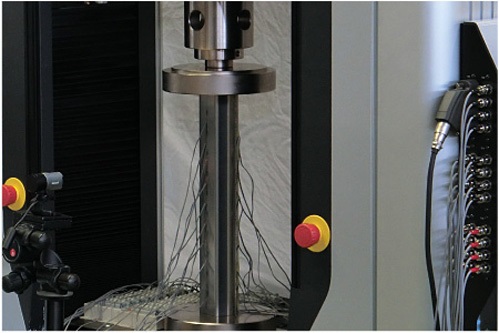

Испытание готовых изделий

Крупногабаритные детали и сборки испытывают на сжатие при помощи компрессионных плит различной формы и размеров. Такие тесты позволяют не только оценить прочностные характеристики материала или изделия в целом, но и смоделировать условия его работы.

Испытание готовых изделий

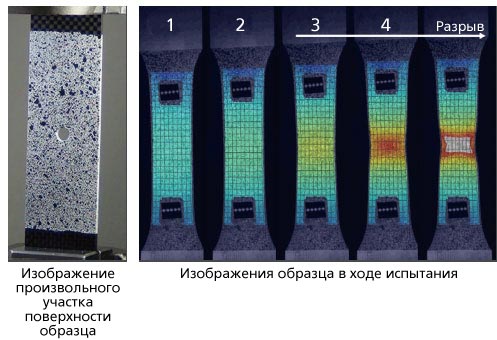

DIC анализ (Оценка деформации на основе изображения)

Метод корреляции цифровых изображений (digital image correlation, DIC) позволяет отслеживать изменение поверхности образца и используется при оптической оценке деформации. Расчет деформации производят при помощи сопоставления начального изображения и изображения деформированного образца. Распределение напряжения в образце можно представить в виде 2-D модели, не прибегая к установке каких-либо дополнительных оптических систем. Изображения и видеофайлы получают при помощи видеоэкстензометра TRViewX. (Программное обеспечение для DIC анализа заказывается отдельно).

Метод корреляции цифровых изображений (DIC)

* Для использования некоторых устройств может потребоваться специальная оснастка. Пожалуйста обратитесь к Вашему представителю компании Shimadzu
