EDX-7000P/8000P

Диапазон определяемых элементов: от Na по U (EDX-7000P), от С по U (EDX-8000P).

Энергодисперсионные рентгенофлуоресцентные спектрометры EDX-7000P и EDX-8000P на базе кремниевых дрейфовых детекторов с термоэлектрическим охлаждением, обеспечивающих прекрасную чувствительность и разрешение, с успехом применяются для различных целей науки и производства, начиная от экологического контроля материалов и вплоть до анализов, требующих прецизионных высокочувствительных измерений.



Энергодисперсионные рентгенофлуоресцентные спектрометры EDX-7000 и EDX-8000







Принцип метода и особенности рентгенофлуоресцентного анализа



Принцип метода



При облучении образца рентгеновским излучением входящие в состав пробы атомы  испускают флуоресцентное рентгеновское  излучение. Атомы каждого элемента испускают  свое (характеристическое) излучение,  обладающее строго определенной для элемента  длиной волны и энергией.
Регистрируя спектр, определяют качественный элементный состав образца. Измеряя  интенсивность излучения разных длин волн или энергий, делают вывод о количественном  содержании каждого элемента.



Области применения



Электронная промышленность

  • Определение токсичных элементов в электронных компонентах в соответствии с директивой RoHS, скрининг галогенов.
  • Анализ тонких пленок полупроводников, дисков, жидких кристаллов, солнечных батарей.



Автомобильная промышленность и машиностроение

  • Скрининг опасных элементов согласно директиве ELV.
  • Анализ состава и измерение толщины покрытий, анализ изменений  химического состава и массы  покрытий деталей машин и агрегатов.



Черная и цветная металлургия

  • Определение основных компонентов и примесей в сырье, металлах и сплавах, припоях, благородных металлах.
  • Анализ шлаков.



Горнодобывающая промышленность

  • Анализ продуктов на различных стадиях переработки минерального сырья.



Строительные и конструкционные материалы

  • Анализ керамических материалов, цементов, стекол, кирпичей, глин.



Нефтяная и нефтехимическая промышленность

  • Определение серы в нефти и нефтепродуктах.
  • Определение элементного состава смазочных масел.


Химическая промышленность

  • Анализ органического и неорганического сырья,
    готовой продукции.
  • Анализ катализаторов, пигментов, красок, резины, пластиков.



Объекты окружающей среды

  • Анализ почв, сточных вод, золы, фильтров,
    тонкодисперсных веществ.



Фармацевтическая промышленность

  • Анализ компонентов катализаторов синтеза.
  • Анализ загрязнений и посторонних веществ в фармпрепаратах.



Сельское хозяйство и пищевая промышленность

  • Анализ почв, удобрений, растительных объектов.
  • Анализ сырьевых компонентов, контроль добавок,
    определение посторонних веществ в пищевой продукции.



Другое

  • Анализ археологических образцов, драгоценных камней.
  • Определение токсичных тяжелых металлов в игрушках и повседневных товарах.



Функциональный дизайн

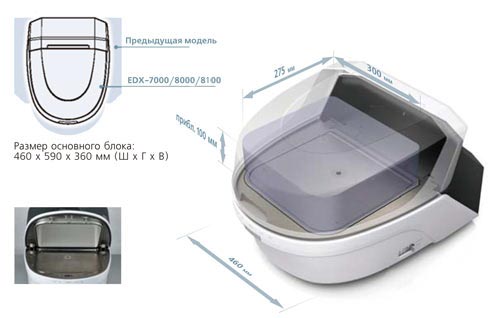

Компактный дизайн, большая камера для образцов

Спектрометры достаточно компактны, занимают не очень большую площадь и весят не более 45 кг. При этом камера для образцов позволяет размещать в ней пробы размерами до 300 мм (ширина) x 275 мм x 100 мм с минимальной пробоподготовкой либо вообще без неё.

Яркая светодиодная лампа



В период работы рентгеновской трубки горит диодный индикатор красного цвета, в процессе анализа дополнительно включается подсветка синего цвета, так что статус прибора можно распознать, даже не находясь непосредственно рядом с ним.





Программное обеспечение PCEDX Navi обеспечивает легкую работу с самого начала



Программное обеспечение PCEDX Navi предлагает весь набор функций и возможностей, необходимых опытным пользователям, и одновременно упрощает процедуру рентгенофлуоресцентного анализа для начинающих. Удобный пользовательский интерфейс предлагает интуитивно понятное управление и обеспечивает эффективную операционную среду как для профессиональных пользователей, так и для новичков.






Понятный экран


На одном и том же экране показывается изображение образца, выбираются условия анализа, вводится название образца.

Переключение коллиматора с экрана измерений


Изменяйте диаметр коллиматора, наблюдая за изображением образца. Выбранный диаметр обозначается желтым кругом.

Автоматическое сохранение изображений образцов


Изображение образца автоматически загружается в ПК при запуске измерения. Изображения образцов сохраняются со ссылкой на файл данных.

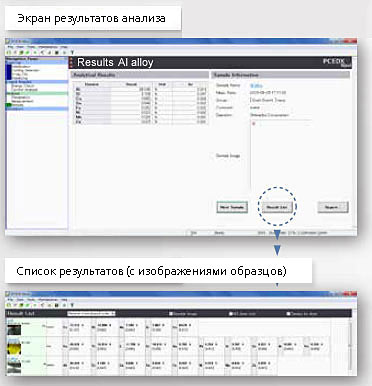

По окончании измерения названия образцов, концентрации элементов, значения 3σ отображаются на экране в понятном виде вместе с изображениями образцов. Одним кликом «мыши» отображается список результатов и индивидуальный отчет о проделанном анализе.

Экран настройки измерения с использованием автосамплера
(экран позиционирования образца)



Поддержка непрерывных измерений


PCEDX Navi поддерживает измерения с помощью опционного автосамплера. Осуществляется переключение между экраном изображения образца и экраном позиционирования образца.
