UV-3600 Plus

Высокочувствительный спектрофотометр для работы в УФ, видимом и ближнем ИК-диапазоне

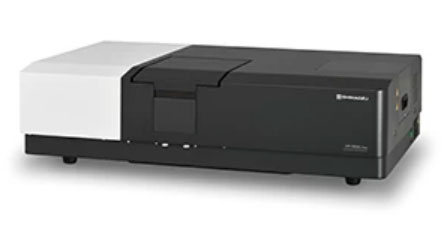

Cпектрофотометр UV-3600 Plus





Особенности спектрофотометра UV-3600 Plus

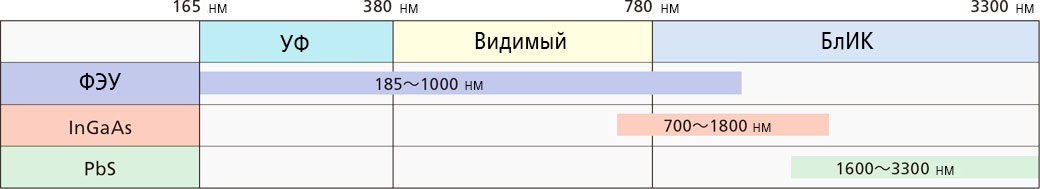

Высокая чувствительность

Компания Shimadzu разработала уникальный спектрофотометр для работы в УФ, видимом и ближнем ИК-диапазоне спектра. Спектрофотометр UV-3600 Plus оснащен тремя детекторами: ФЭУ для работы в ультрафиолетовой и видимой области спектра, полупроводниковый InGaAs и охлаждаемый PbS детекторы для работы в ближнем ИК-диапазоне. Для обычных спектрофотометров, имеющих только два типа детекторов (ФЭУ и PbS), характерна потеря чувствительности в области перехода от видимой области спектра к ИК-диапазону. В случае UV-3600 Plus, благодаря наличию InGaAs детектора, обеспечивается высокая чувствительность во всем рабочем диапазоне, а уровень шума не превышает 0,00003 Abs при 1500 нм. В дополнение к основному блоку спектрофотометра многоцелевое кюветное отделение, предназначенное для работы с образцами больших размеров, а также интегрирующая сфера оснащены тремя детекторами, что позволяет с высокой чувствительностью проводить измерение твердых образцов.



Высокое разрешение, крайне низкий уровень рассеянного света, широкий спектральный диапазон


Высокопроизводительная оптика прибора позволяет достичь ультра-низкого уровня рассеянного света (макс. 0,00005 % при 340 нм) с высоким разрешением (максимальное разрешение: 0,1 нм). Широкий спектральный диапазон от 185 до 3300 нм позволяет работать не только в УФ и видимом диапазонах спектра, но и в ближнем ИК-диапазоне, и как результат, открывает возможности по решению широкого круга задач.



Большой выбор дополнительных аксессуаров


Многофункциональное кюветное отделение с тремя детекторами и интегрирующая сфера позволяют проводить высокочувствительные измерения твердых образцов. Приставки абсолютного зеркального отражения ASR-серии предназначены для получения высокоточных результатов измерения коэффициента отражения. В дополнение ко всему вышеперечисленному, доступны разнообразные держатели для микрокювет и держатели с возможностью регулирования температуры, что позволяет использовать спектрофотометр в разнообразных областях.



Широкие возможности применения



Измерение коэффициента пропускания объективов и линз


Tакие устройства как мобильные телефоны, цифровые камеры и камеры слежения оснащены разнообразными объективами и линзами. Коэффициент пропускания линзы является одним из факторов, который определяет характеристики объектива. Однако, поскольку линза сама фокусирует свет, то представляет собой очень сложный образец для проведения измерений и получения достоверных результатов.
Наличие у линзы фокальной плоскости приводит к тому, что свет, проходящий в спектрофотометре при измерении базовой линии, может отличаться от света, прошедшего через линзу во время измерения из-за рефракции.
В таких случаях, для более точных измерений рекомендуется работать с интегрирующей сферой, которая позволяет собрать весь свет, проходящий через линзу. Помимо этого, использование интегрирующей сферы, работающей в режиме пропускания, в комплекте с устройством BIS-603, способствует уменьшению ошибок измерений. Кроме того, с помощью V-образной платформы, входящей в стандартную комплектацию многофункционального кюветного отделения MPC-603, можно проводить измерения коэффициента пропускания линз различной длины и размеров. Как результат, MPC-603 и BIS-603 являются идеальным сочетанием для анализа линз и объективов.

Измерение линз с помощью интегрирующей сферы





Опциональные приставки, используемые для проведения измерений



Многофункциональное кюветное отделение для работы с образцами больших размеров MPC-603


Многофункциональное кюветное отделение для работы с образцами больших размеров MPC-603

Многоцелевое кюветное отделение позволяет измерять образцы различной формы и получать как спектры отражения, так и пропускания. С целью обеспечения точности измерений твердых образцов интегрирующая сфера встроена в это кюветное отделение.



Платформа BIS-603

Это устройство используется для установки приставок абсолютного зеркального отражения в многоцелевое кюветное отделение MPC-603.



Интегрирующая сфера ISR-603



Интегрирующая сфера ISR-603 используется для измерения спектров диффузного и зеркального отражения. Также могут быть измерены спектры пропускания твёрдых и жидких образцов.





Интегрирующая сфера ISR-603



Пример использования ISR-603

Определение ширины запрещенной зоны

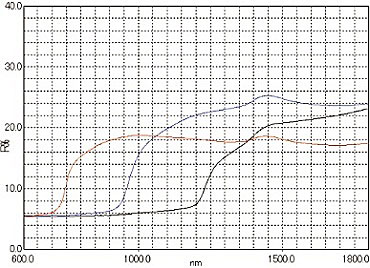

Исследование солнечных элементов и фотокаталитических материалов зачастую включает в себя измерение ширины запрещенной зоны, которая является одной из основных физических характеристик материалов. Ниже приведены спектры диффузного отражения трех полупроводниковых материалов, используемых при производстве солнечных батарей, полученные с помощью интегрирующей сферы ISR-603. Края поглощения, где длина волны отражения уменьшается, различаются в зависимости от типа образца. Эти различия указывают на разницу ширины запрещенной зоны* образцов. Значения ширины запрещенной зоны образцов рассчитаны с помощью метода Тауца и были определены как 1,63 эВ для GuGaSe2 (красная линия) 1,27 эВ для Culn0.5Ga0.5Se2 (синяя линия) и 0,99 эВ для CuInSe2 (черная линия).

* Ширина запрещенной зоны представляет собой разность энергий между верхней валентной зоной, заполненной электронами, и дном зоны проводимости, лишенного электронов.Диапазон длин волн спектрофотометра UV-3600 Plus является чрезвычайно эффективным для расчета ширины запрещенной зоны.
* Образцы любезно предоставлены лабораторией WADA, факультет науки и технологии университета Ryukoku.





Образец Ширина запрещенной зоны
CuGaSe2 1,63 эВ (757 нм)
Culn0.5Ga0.5Se2 1,27 эВ (977 нм)
CuInSe2 0,99 эВ (1253 нм)





Программа Excel Macro для расчета величины ширины запрещенной зоны









Большая интегрирующая сфера
ISR-1503 / ISR-1503F



Диаметр интегрирующей сферы составляет 150 мм. Хорошо подходит для измерения спектров отражения таких образцов как порошки, бумага и ткани, а также для измерения цветности. Благодаря высокой стабильности исключается влияние состояния поверхности образца, что эффективно при анализе твердых образцов с высокой величиной рассеянного света, т.е. попросту характеризующихся неровной поверхностью. Помимо спектров отражения данную приставку можно использовать и для измерения спектров пропускания растворов и твердых проб.






 Большая интегрирующая сфера ISR-1503 / ISR-1503F



Пример использования ISR-1503

Измерение пропускания толстолистового прокатного стекла

Толстолистовое прокатное стекло используется при производстве солнечных батарей. При проведении анализа с интегрирующей сферой небольшого диаметра могут быть получены некорректные результаты в силу большого шага при переключении детектора на последующую длину волны. Использование интегрирующей сферы ISR-1503 позволяет избежать этих проблем и получать одинаковые результаты даже при условии смещения образца на 0, 45 и 90°.



Измерение пропускания толстолистового прокатного стекла



Опции



Дополнительное программное обеспечение


  • ПО DTL-UVPC для измерения пропускания солнечного света
  • ПО для измерения цветности
  • ПО для измерения толщины пленок



Дополнительные аксессуары

Гид по аксессуарам для УФ-анализа жидких и твердых проб



Преимущества использования двойного монохроматора с голографическими решетками


Для UV-3600 Plus характерно использование голографических дифракционных решеток в двойном монохроматоре, которые предназначены для достижения высокой эффективности и низкого уровня рассеянного света. Помимо этого, голографические дифракционные решетки используются для диапазонов длин волн, которые по своей природе имеют низкую энергию, или для которых характерна более низкая чувствительность детектора. Система G-G, подразумевающая использование решеток и для пред-монохроматора, и для основного монохроматора, обеспечивает низкий уровень рассеянного света при постоянном оптимальном разрешении 0,1 нм для УФ и видимого диапазона спектра и 0,4 нм для ближней ИК-области.
